Sonde EGT / temperature des gazs d'echappements

Message  titoili le Lun 10 Oct - 8:49

Pour la théorie:

Cela permet de régler la carburation:
- plus la température des gaz est élevée, plus le mélange air/essence est pauvre.
- plus la température d'échappement est basse, plus le mélange air/essence est riche.

La température maximum des gaz en sortie échappement sur un 2 temps est de 650°.
Elle est de 460° à 580° en fonctionnement normal sur un refroidissement à air.
Elle est de 500° à 620° en fonctionnement normal sur un LC.
Par sécurité on vise 600/620 maxi au niveau de la sonde

Attention, les 650 degrés est la valeur pour la plage haute des tours-minutes.
Exemple de relevé sur une Aprilia RS125 compéte modifié:
13,500 RPM = 650 Deg. (Ne pas dépasser cette valeur ou il y perte de puissance)
12,000 RPM = 650 Deg.
11,000 RPM = 593 Deg.
10,000 RPM = 537 Deg.
9,000 RPM = 482 Deg.
8,000 RPM = 426 Deg.
7,000 RPM = 371 Deg.

Pour cela on utilise une sonde et un indicateur de température (exemple d'indicateurs, de 100 a 20 euro):



La sonde doit être monté a environ 10 cm du bord du piston et au milieu du pot:



Elle peut être soit soudé,  soit fixer avec un collier:



Dernière édition par titoili le Lun 10 Oct - 8:58, édité 1 fois

_________________
.... bruuuuuuuuuuu

crm29 a écrit:ps:j'ai failli me faire avoir pareil (une paire de seins qui se baladaient sur le trottoir...)..... Laughing
avatar
titoili

Messages : 344
Date d'inscription : 25/04/2012
Age : 41

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sonde EGT / temperature des gazs d'echappements

Message  titoili le Lun 10 Oct - 8:52

Donc voila mon montage:

On perce:



On fixe:



Pour ma part j'ai installé la petite version de l'indicateur payé 20 euro et j'ai plus qu'a la brancher Very Happy

_________________
.... bruuuuuuuuuuu

crm29 a écrit:ps:j'ai failli me faire avoir pareil (une paire de seins qui se baladaient sur le trottoir...)..... Laughing
avatar
titoili

Messages : 344
Date d'inscription : 25/04/2012
Age : 41

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sonde EGT / temperature des gazs d'echappements

Message  liryc le Lun 10 Oct - 11:55

A c'est cool ça !
tu as mis de la patte spécial réparation échappement pour rendre étanche ?

_________________
avatar
liryc

Messages : 1141
Date d'inscription : 01/05/2013
Age : 27
Localisation : St Etienne

Voir le profil de l'utilisateur http://www.borne-arcade-xbox.sitew.com

Revenir en haut Aller en bas

Re: Sonde EGT / temperature des gazs d'echappements

Message  titoili le Lun 10 Oct - 12:14

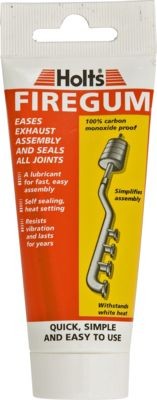

Oui j'ai de la pate pour échappement Holts Firegum, on verra si ca tient:


_________________
.... bruuuuuuuuuuu

crm29 a écrit:ps:j'ai failli me faire avoir pareil (une paire de seins qui se baladaient sur le trottoir...)..... Laughing
avatar
titoili

Messages : 344
Date d'inscription : 25/04/2012
Age : 41

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sonde EGT / temperature des gazs d'echappements

Message  titoili le Lun 10 Oct - 12:35

En fait, le bout du collier est en forme de cône: de 6mm au bout et 7mm au plus gros.
Donc j'ai fait un trou de 6,5mm et comme ca avec la pate, l’étanchéité est pas mal.


_________________
.... bruuuuuuuuuuu

crm29 a écrit:ps:j'ai failli me faire avoir pareil (une paire de seins qui se baladaient sur le trottoir...)..... Laughing
avatar
titoili

Messages : 344
Date d'inscription : 25/04/2012
Age : 41

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sonde EGT / temperature des gazs d'echappements

Message  liryc le Lun 10 Oct - 13:27

ha ok, et la sonde est vissée dedans ou juste montée serrée ?

_________________
avatar
liryc

Messages : 1141
Date d'inscription : 01/05/2013
Age : 27
Localisation : St Etienne

Voir le profil de l'utilisateur http://www.borne-arcade-xbox.sitew.com

Revenir en haut Aller en bas

Re: Sonde EGT / temperature des gazs d'echappements

Message  titoili le Lun 10 Oct - 13:49

Elle est serré avec une bague " de serrage"


_________________
.... bruuuuuuuuuuu

crm29 a écrit:ps:j'ai failli me faire avoir pareil (une paire de seins qui se baladaient sur le trottoir...)..... Laughing
avatar
titoili

Messages : 344
Date d'inscription : 25/04/2012
Age : 41

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sonde EGT / temperature des gazs d'echappements

Message  crm29 le Lun 10 Oct - 14:12

attention

sur un 2t,a cause de l'huile dans les gaz d'echappement,la sonde encrasse très très vite,elle ne sert juste qu'a verifier la carb'

en la laissant en permanence,elle va se couvrir de depot et ne plus indiquer la bonne valeur


et a nettoyer regulierement,donc....

_________________
Finou06320 a écrit:Tutos dans vos tutoriels et crm29 si tu le trouves pas il te trouvera lol


crm33 a écrit:Bon crm29 à encore raison


sly42 a écrit:
avec crm 29 c'est court clair net et precis !!!!  Very Happy  Very Happy




Cool Cool  Cool  Cool  Cool  Cool
avatar
crm29
Admin
Admin

Messages : 6781
Date d'inscription : 29/12/2010
Age : 37
Localisation : finistere

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sonde EGT / temperature des gazs d'echappements

Message  titoili le Lun 10 Oct - 14:18

Oui exactement, la sonde est la pour des ajustement, pas a consulter en permanence.
Dans mon cas je dois changer le carbu et la boite a air et j'ai besoins de référence pour ca.

_________________
.... bruuuuuuuuuuu

crm29 a écrit:ps:j'ai failli me faire avoir pareil (une paire de seins qui se baladaient sur le trottoir...)..... Laughing
avatar
titoili

Messages : 344
Date d'inscription : 25/04/2012
Age : 41

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sonde EGT / temperature des gazs d'echappements

Message  titoili le Jeu 13 Oct - 7:46

Premier test hier:

Déjà il faut être en 3 ou 4eme vitesse voir le mieux sur autoroute en 5eme.
Ça ne marche pas au ralentis, il faut que le moteur soit en charge.

On tourne la poignée de 0 a 1/4, 1/2, plein gaz et les valeurs varies.
Pour ma part et je le savais déjà, je suis pauvre de 0 a 1/4 voir 1/3.
Lorsque je mets la poignée a fond, j'ai une chute de température d'environs 40 a 50 degrés, donc trop riche sur le gicleur principal ou powerjet.

C'est pas évident au début mais ça peut aider pas mal.
Attention, c'est comme les gicleurs, les valeurs peuvent être différentes a réglage égal.
Ça dépend de la température extérieur et aussi de la sonde et de son emplacement.

_________________
.... bruuuuuuuuuuu

crm29 a écrit:ps:j'ai failli me faire avoir pareil (une paire de seins qui se baladaient sur le trottoir...)..... Laughing
avatar
titoili

Messages : 344
Date d'inscription : 25/04/2012
Age : 41

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sonde EGT / temperature des gazs d'echappements

Message  crm29 le Jeu 13 Oct - 7:56

Excellent!

Une vidéo du montage et du truc en fonctionnement?

_________________
Finou06320 a écrit:Tutos dans vos tutoriels et crm29 si tu le trouves pas il te trouvera lol


crm33 a écrit:Bon crm29 à encore raison


sly42 a écrit:
avec crm 29 c'est court clair net et precis !!!!  Very Happy  Very Happy




Cool Cool  Cool  Cool  Cool  Cool
avatar
crm29
Admin
Admin

Messages : 6781
Date d'inscription : 29/12/2010
Age : 37
Localisation : finistere

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sonde EGT / temperature des gazs d'echappements

Message  titoili le Jeu 13 Oct - 8:12

Pour la vidéo, c'est possible des qu'il ne pleuvra pas.

Pour info, voici mes valeurs:
- 1/4 a 1/3: environ 600 a 620 degrés (température élevé surement dut a mon réglage en 50, 2eme cran et visse de richesse a 1,5)
- 1/2 a plein gaz: environ 540 a 560.

_________________
.... bruuuuuuuuuuu

crm29 a écrit:ps:j'ai failli me faire avoir pareil (une paire de seins qui se baladaient sur le trottoir...)..... Laughing
avatar
titoili

Messages : 344
Date d'inscription : 25/04/2012
Age : 41

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
